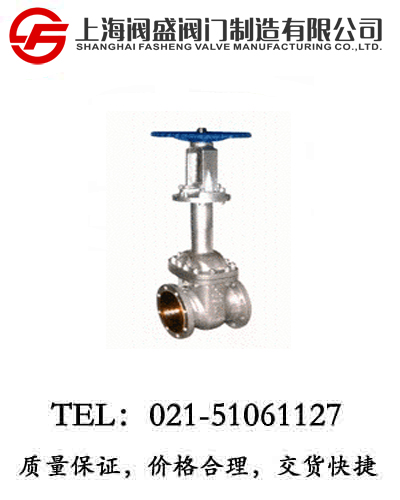

美標波紋管閘閥
]資料
如果您對該產品感興趣的話,可以
產品名稱:
美標波紋管閘閥
產品型號:
美標波紋管閘閥
產品展商:
閥盛閥門
關注指數:31
產品文檔:
無相關文檔
簡單介紹
美國閥盛閥門集團，創業于1950年，至今，已成為世界****的綜合閥門廠家之一。閥盛不僅生產一般設備用閥門以及各種工業成套設備用閥門，還生產各種自動操作、測試設備用閥門。
閥盛閥門擁有十家生產工廠。在這些工廠里，從鑄造、鍛造加工到組裝，都是在嚴格的質量管理下進行系列化生產。另外，閥盛的產品在出廠時，均根據本公司制定的“質量保證條例”進行嚴格檢查，因此得到了世界各地用戶的好評，被譽為“可靠的閥門”
美標波紋管閘閥
的詳細介紹
美標波紋管閘閥
http://www.fashengfamen.com/product/1058.html
|
|
產品名稱：
|
美標波紋管閘閥
|
|
產品型號：
|
WZ41H
|
|
產品口徑：
|
DN15-300mm
|
|
產品壓力：
|
150-600LB
|
|
產品材質：
|
鑄鋼、不銹鋼
|
|
聯系電話：
|
|
|
聯系傳真：
|
|
|
Email：
|
fashengfamen@126.com
|
|
聯系人：
|
陳云非
|
|
聯系手機：
|
|
|
QQ：
|
203398752
|
|
公司名：
|
上海閥盛閥門制造有限公司
|
|
帳號：
|
034033
|
|
稅號：
|
3101
|
|
售后承諾：
|
質保一年，質量三包：包修、包換、包退。
|
|
美標波紋管閘閥適用于公稱壓力CLASS150～900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標波紋管閘閥的主要結構特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
■閥門采用標準：
設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598
美標波紋管閘閥主要零部件材質
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM
A351-CF8、CF8M、CF3、CF3M
|
|
2
|
閥板
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM
A182-F304、F316、F321、F304L、F316L
|
|
3
|
閥桿
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM
A182-F304、F316、F321、F304L、F316L
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
雙頭螺栓
|
ASTM 193-B7、A320-B8、A193-B8M
|
|
6
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
7
|
閥蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM
A351-CF8、CF8M、CF3、CF3M
|
|
8
|
波紋管組件
|
ASTM A182-F304、F316、F321、F304L、F316L
|
|
9
|
填料
|
柔性石墨
|
|
10
|
填料壓蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM
A351-CF8、CF8M、CF3、CF3M
|
|
11
|
支架
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM
A351-CF8、CF8M、CF3、CF3M
|
|
12
|
閥桿螺母
|
銅合金
|
|
13
|
手輪
|
ASTM A536 Gr.60-40-18、A216-WCB
|
美標波紋管閘閥技術規范
|
結構形式
|
BB-BG-OS Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
API1600、API6D
|
|
結構長度
|
ASME B16.10
|
|
連接法蘭
|
ASME B16.5
|
|
試驗和檢驗
|
API598、API6D
|
美標波紋管閘閥產品性能規范
|
公稱壓力（LB）
|
殼體試驗壓力（MPa）
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
150
|
3.0
|
2.2
|
≤350℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
美標波紋管閘閥連接尺寸及重量150LB
|
型號
|
WZ41-150LB
|
|
壓力
等級
|
150LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
8
|
9
|
10
|
15
|
22
|
30
|
42
|
55
|
70
|
100
|
140
|
180
|
250
|
350
|
450
|
美標波紋管閘閥連接尺寸及重量300LB
|
型號
|
YDAWZ41-300LB
|
|
壓力
等級
|
300LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
300
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
美標波紋管閘閥連接尺寸及重量600LB
|
型號
|
WZ41-600LB
|
|
壓力
等級
|
600LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
11
|
13
|
16
|
24
|
32
|
50
|
70
|
90
|
105
|
165
|
230
|
300
|
400
|
570
|
730
|
|
|
